CNC obrábění

CNC obrábění

Specializujeme se na CNC obrábění různých materiálů.

Zobrazit více informací

K naší přesné výrobě používáme tyto horizontální CNC stroje s protivřetenem a Y-osou

Video

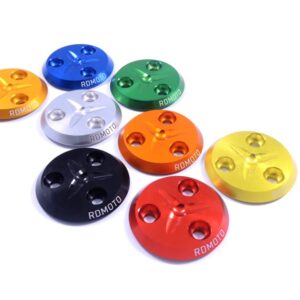

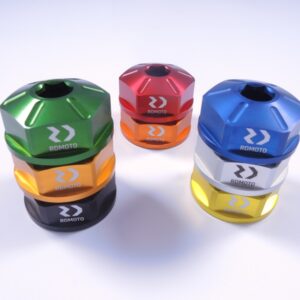

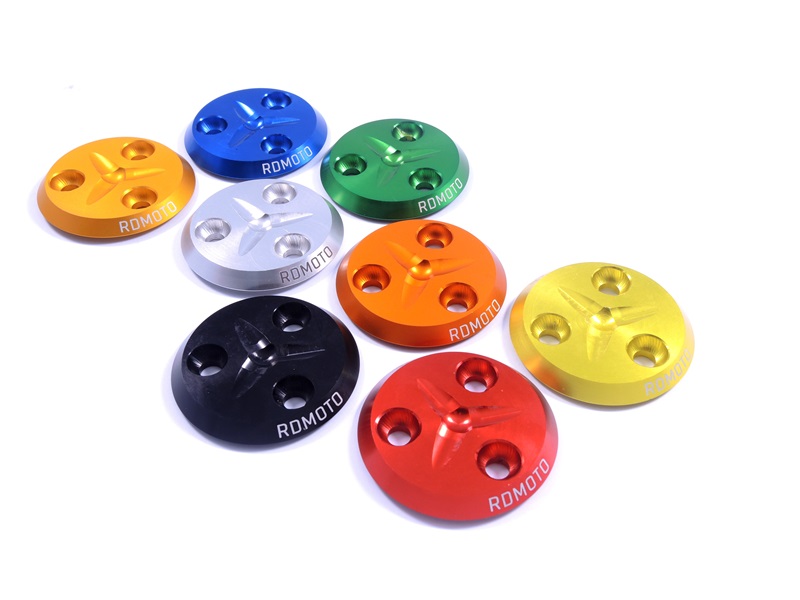

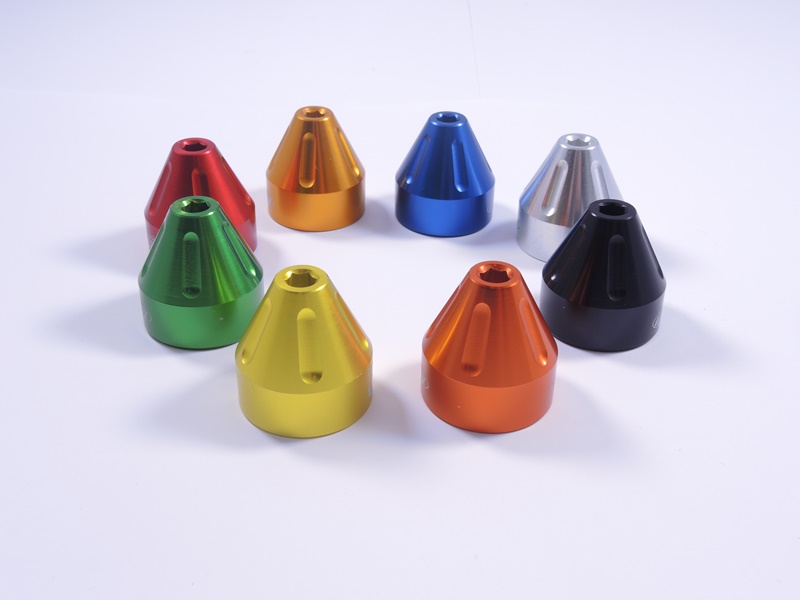

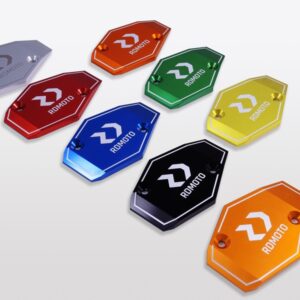

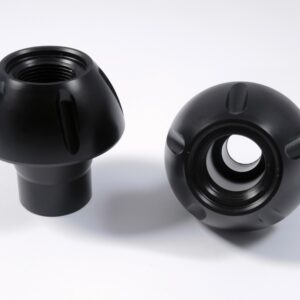

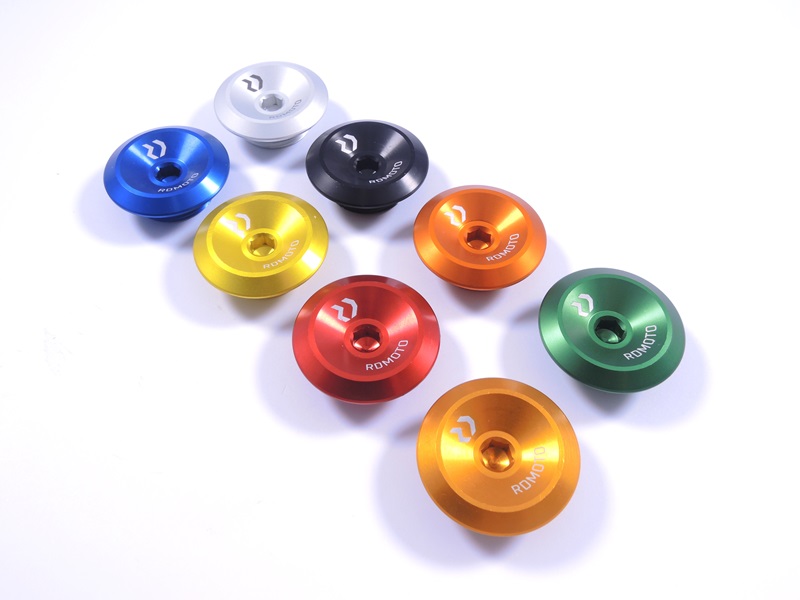

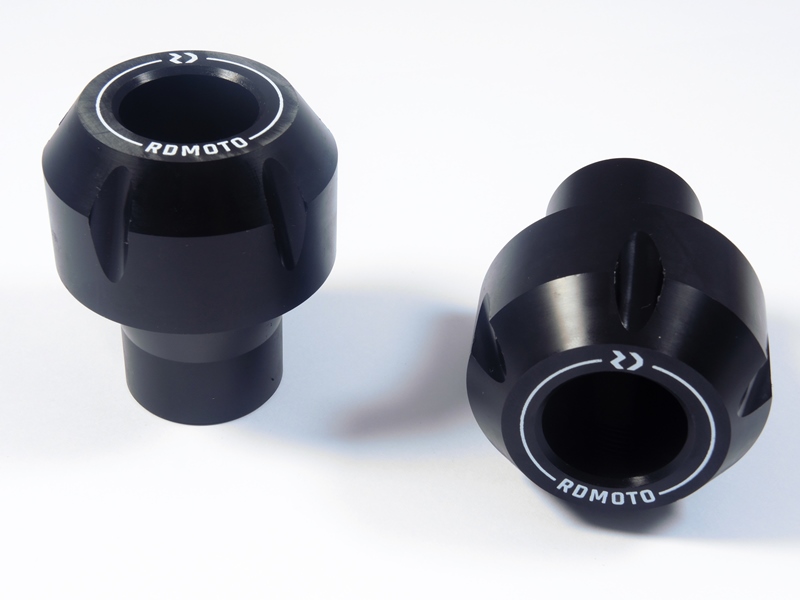

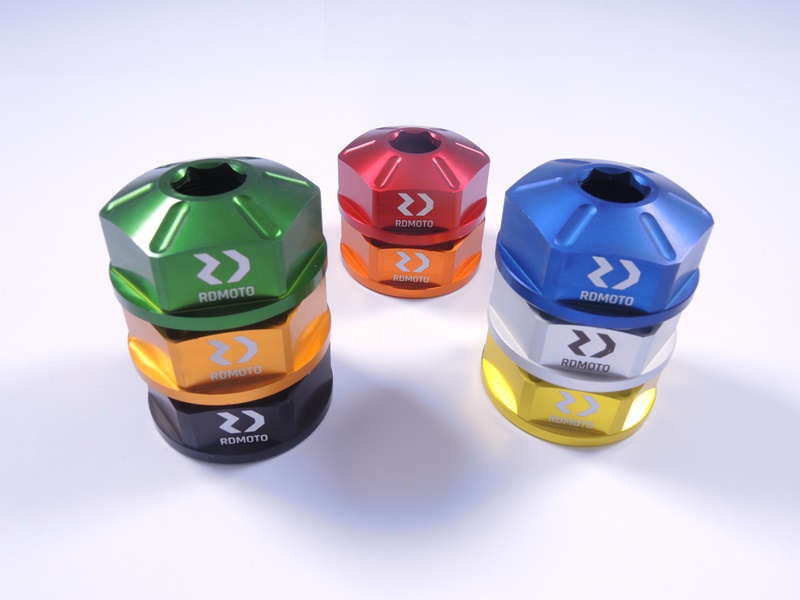

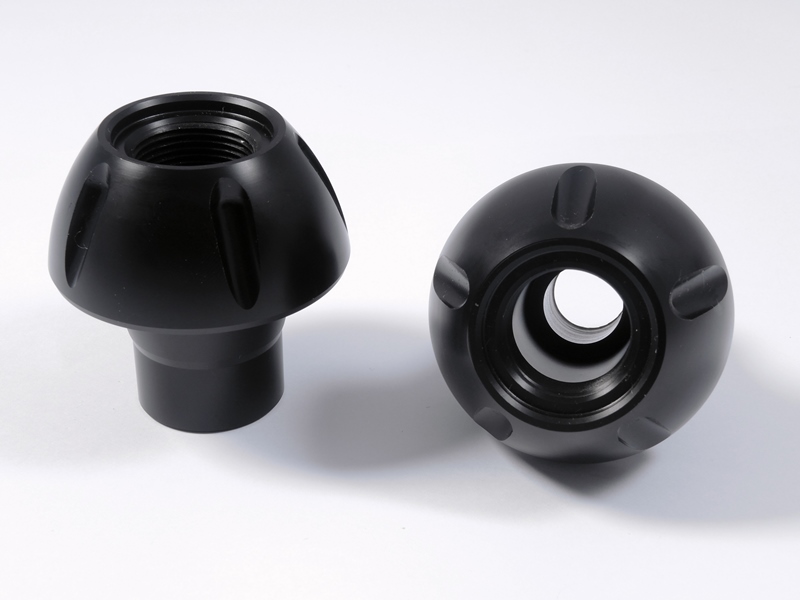

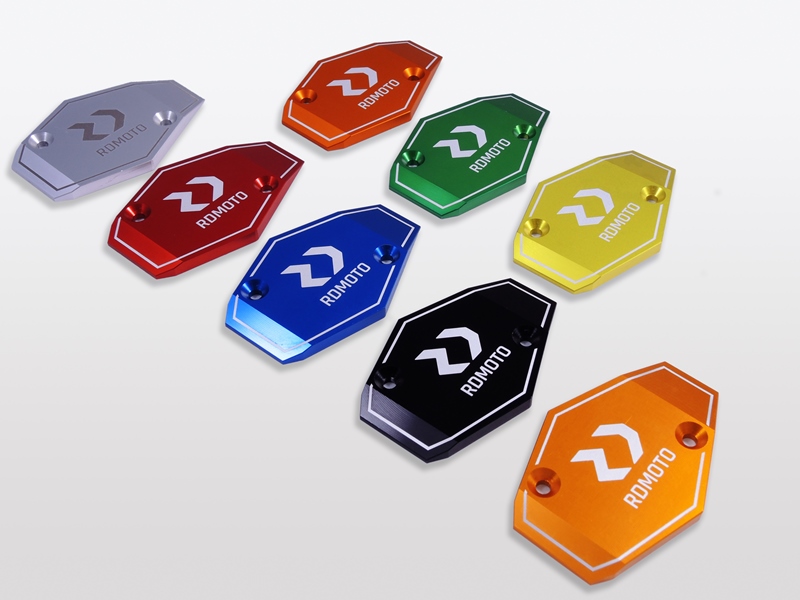

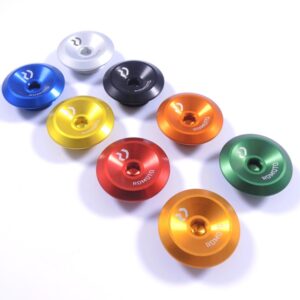

Fotogalerie hotových výrobků

Naše stroje

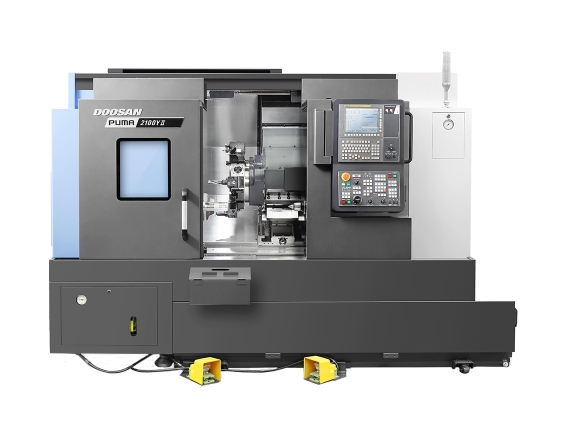

Doosan Puma 2100SY/LSY

CNC obrábění

Doosan Puma 2100SY/LSY

  • Obrábění v 6 řízených osách
  • Během obrábění je využívano 24 nástrojů
  • Maximálně 4500 otáček za minutu.

Technické údaje

Počet řízených os:

Oběžný průměr nad ložem
780 mm
Max. průměr soustružení
406 mm
Max. délka soustružení
520 / 760 mm
Max. průměr soustružené tyče
65mm
Pojezd osy X v mm
260 mm
Pojezd osy Z v mm
590/830 mm
Pojezd osy Y v mm
105 (± 52,5)

Hlavní vřeteno

Průměr sklíčidla v mm (inch)
210 (8")
Otáčky – ot./ min
5000 Upínání - ASA A2-6
Výkon motoru v kW (30 min./Cont.)
20/11

Protivřeteno (osa B)

Průměr sklíčidla v mm (inch)
175 (6")
Otáčky – ot./ min.
6000
Upínání - ASA
A2-5
Výkon motoru v kW (30 min/Cont.)
15 / 111

Automatická nástrojová hlava

Počet nástrojů
12(24)
Počet rotačních nástrojů
12
Otáčky rotačních nástrojů
5000
Váha stroje v kg
5550 / 6050

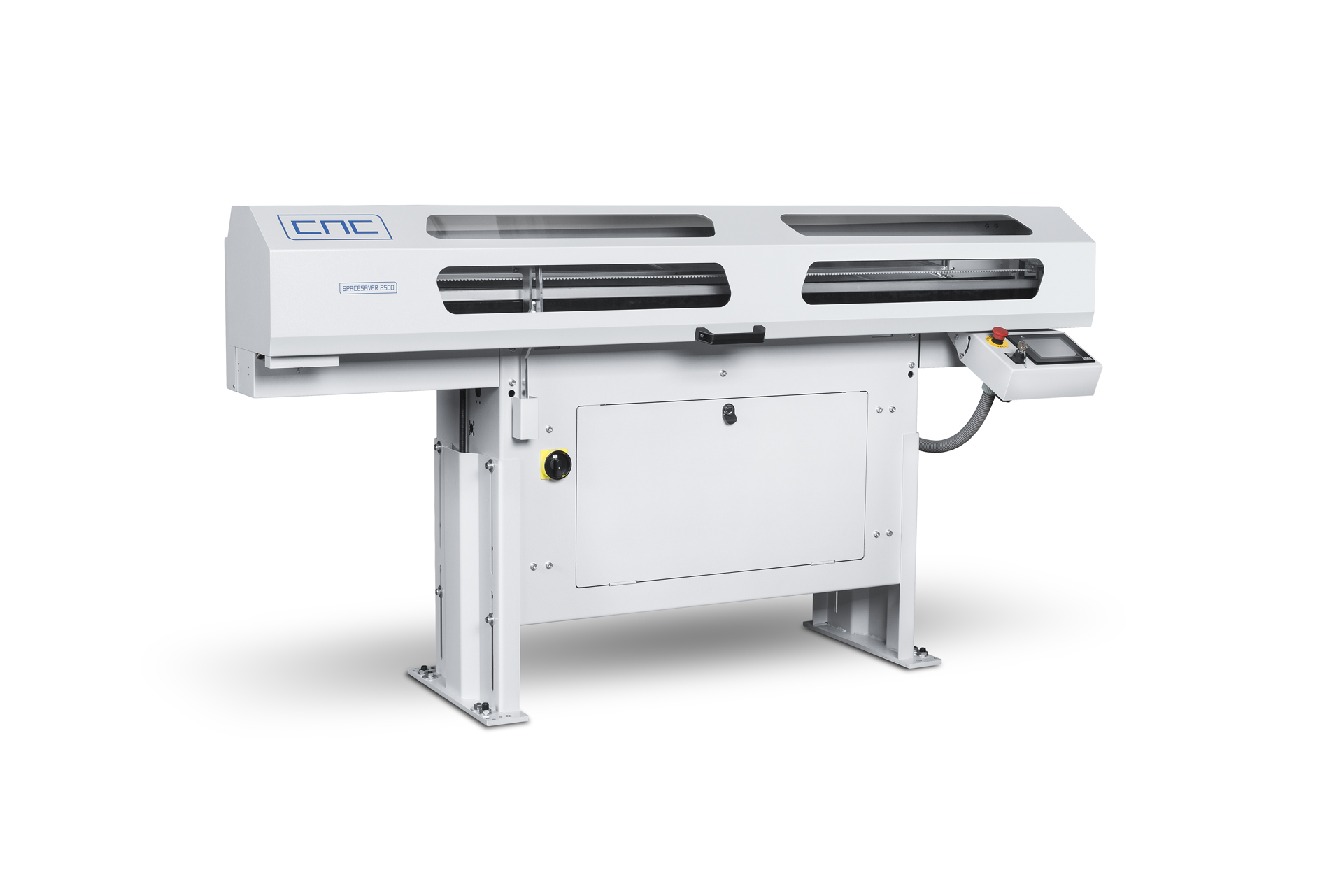

Podavač tyčí Spacesaver SS2500

CNC obrábění

Podavač tyčí Spacesaver SS2500

  • K automatickému podávání tyčového materiálu využíváme podavač SPACESAVER2500.

Technické údaje

Parametry

Průměr tyče
kruhový průřez 6 - 80 mm

Zpracování tyčí nekruhového průřezu:

Rozměr tyče
šestihran 8 - 68 mm
Rozměr tyče
čtyřhran 8 - 55 mm

Tyče různých profilů a tvarů ANO
Kapacita zásobníku tyčí (nakládacího stolu)
Maximální hmotnost podávané tyče 60kg
106 tyčí 6 mm až 6 tyčí 80 mm (max. hmotnost na stole 250kg)
Tlačníky 6; 10; 18 mm
